Wie sind Lautsprecher (Schallwandler) aufgebaut?
Die meisten Schallwandler sind elektrodynamische Tauchspulenlautsprecher. Die Baugröße eines Wandlers ist dabei maßgeblich für sein Einsatzgebiet. Du findest kleine Hochtöner, deren Frequenzbereich bis 20 kHz reicht, 5-Zoll-Mitteltöner mit einem Frequenzbereich von 130 bis 8000 Hz und riesige 24-Zoll-Wandler, die tiefe 20-Hz-Bässe abbilden können.
Lautsprecherkorb
Der Lautsprecherkorb wird oft aus Aluminiumdruckguss oder Stahlblech herstellt. Er ist das Verbindungselement zwischen Schwingspule und Magnet (Antrieb) sowie der Membran.
Magnet
Lautsprechermagnete sind als Dauermagnete ausgeführt und aus verschiedenen Materialien gefertigt. Hier findest du Ferrite, Aluminium-Nickel-Kobalt oder Neodym-Eisen-Bor.
Schwingspule
Die Schwingspule ist an der Membran befestigt und taucht in den Luftspalt des Dauermagneten ein. Das aufgebaute magnetische Wechselfeld bewegt die Membran und wandelt Strom- in Luftschwingungen.
Membran
Die Membran ist die schallabstrahlende Fläche eines Lautsprechers, die die Schwingungen der Schwingspule auf die Luft überträgt und in hörbare Schallwellen umsetzt. Sie hat die Aufgabe, die eingespeiste elektrische Energie in Schallwellen umzuwandeln und dabei dem Signal möglichst exakt zu folgen. Die Membran ist mit der Schwingspule sowie mit der Sicke und Spinne befestigt. Sie kann aus verschiedenen Materialien bestehen, wie beispielsweise Papier, Aluminium, Kevlar, aber auch aus Polypropylen oder Polystyrol.
Sicke
Die Sicke dient zur Aufhängung der Lautsprechermembran und ist hochflexibel.
Zentrierspinne
Eine Zentrierspinne, auch Spider genannt, und die Sicke sind für die Rückführung der Membran in die Ruhelage sowie für die Zentrierung der Schwingspule verantwortlich.
Kalotte
Kalotten dienen je nach Lautsprechertyp als Staubschutz (bei einem Konuslautsprecher) oder als Membran (bei einem Kalottenlautsprecher).
Was ist ein Konuslautsprecher?
Die meisten Schallwandler sind Konuslautsprecher. Bei dieser Lautsprecherart ist die trichter(konus-)förmige Membran für die Schallwiedergabe zuständig. Eine Kalotte über-nimmt hier eine Staubschutzfunktion, dient aber nicht der Schallwiedergabe. Konuslaut-sprecher findest du vornehmlich als Bass- oder Mitteltontreiber.
Was ist ein Kalottenlautsprecher (Tweeter)?
Bei einem Kalottenlautsprecher, oft auch als Tweeter oder Hochtöner bezeichnet, dient die Kalotte als Membran. Hierin unterscheidet sich ein Kalottenlautsprecher von einem Konuslautsprecher. Kalottenlautsprecher sind dadurch recht klein, haben einen breiten Abstrahlwinkel und werden vornehmlich im Hochtonbereich verwendet.
Was ist ein (Horn-)Treiber?
Bei Hochtonhörnern kommen sogenannte Treiber zum Einsatz, die nach dem Druck-kammerprinzip arbeiten. Man spricht daher auch von Druckkammerlautsprechern. Der Treiber wird zur Verstärkung der akustischen Leistung an ein Horn (Trichter) montiert. Hörner eignen sich zur Höhen- und Mitteltonwiedergabe.
Welche Lautsprecherkomponenten-Marken gibt es?

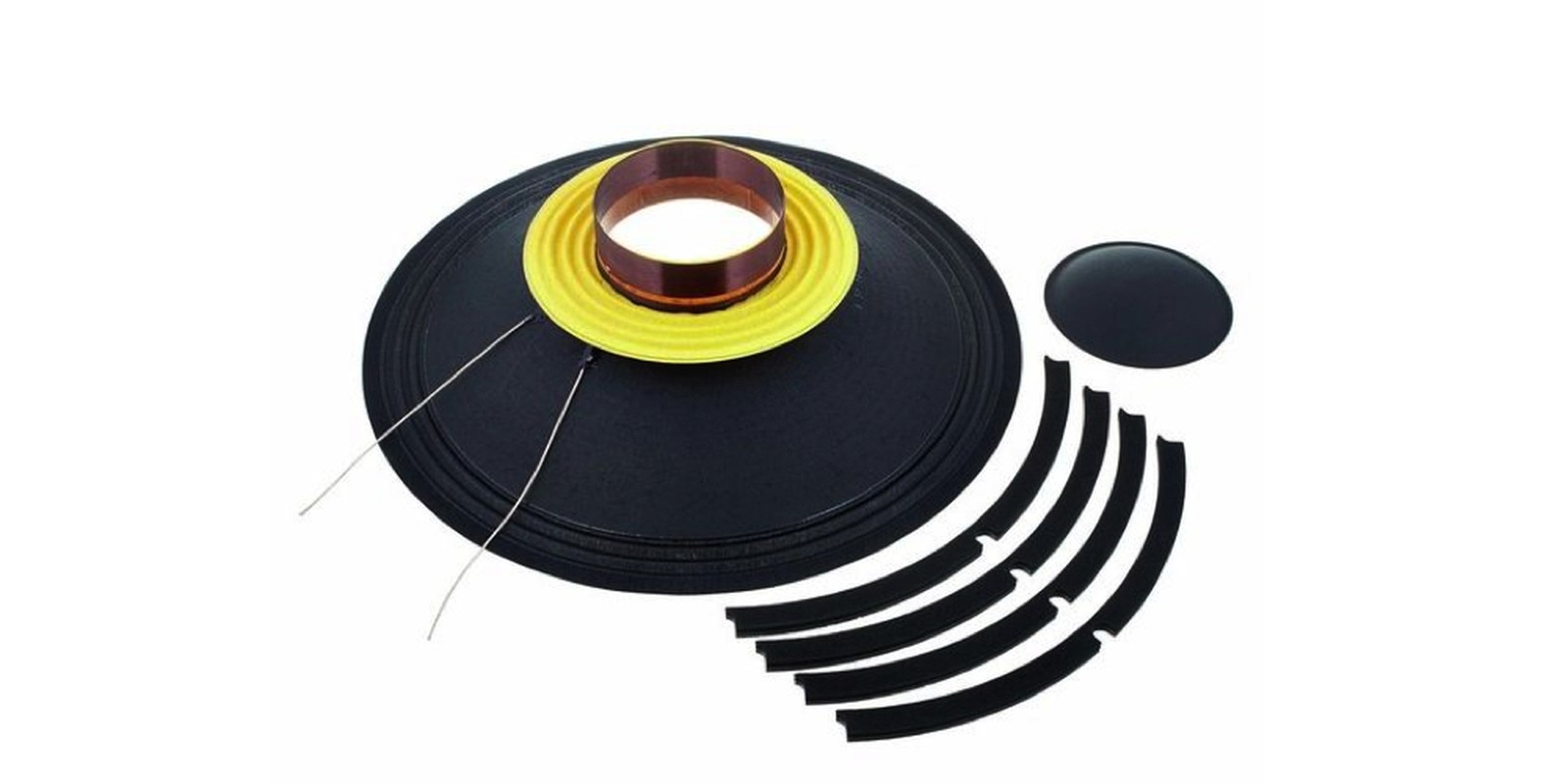

Lautsprecherkomponenten werden von sehr vielen Firmen angeboten. Du findest hier umfassende Angebote von Herstellern, die komplette Lautsprecherboxen anbieten, wie JBL, EV, HK Audio und Yamaha. Hochtöner und Diaphragmen werden von Beyma, Visaton, B&C und Radian offeriert, aber auch von den Thomann Eigenmarken the box und the box pro. In der großen Auswahl an Treibern, Lautsprechern und Reconekits zur Reparatur triffst du auf internationale Marken wie Celestion, Eighteensound, Eminence, RCF, Fane oder Precision Devices. Die Thomann-Hausmarken Harley Benton und the t.amp bieten dir auch in diesem Bereich eine große Produktauswahl zu einem sehr guten Preis-Leistungs-Verhältnis. Wenn du auf der Suche nach Gitarrenlautsprechern bist, sind Marken wie Celestion, Eminence und Mojotone die erste Anlaufstelle für dich. Frequenzweichen für Mehrwegeboxen gibt es bei Thomann von den deutschen Marken Monacor, Warwick und BMS.
Zubehör für Lautsprecherkomponenten
Das Zubehörsortiment für Lautsprecherkomponenten bei Thomann ist sehr umfangreich. Es bietet dir eine große Auswahl an Produkten zum Bau von Lautsprecherboxen oder zu deren Reparatur. Auf- und Unterputzgehäuse kannst du als Basis verwenden und diese mit speziellen Lacken kolorieren. Zum weiteren Aufbau findest du Bespannstoffe, Lautsprecherschutzgitter, Frontblenden sowie Dämpfungsmaterial und Dichtungsringe. Damit die Verkabelung erfolgen kann, gibt es Einbauschalen für Stecker, Anschlussfelder sowie Einsteckplatten und Hochleistungspegelregler. Tragegriffe lassen sich als Transporterleichterungen verbauen und ein Flansch erlaubt die Montage auf einem Boxenständer.
)
)
