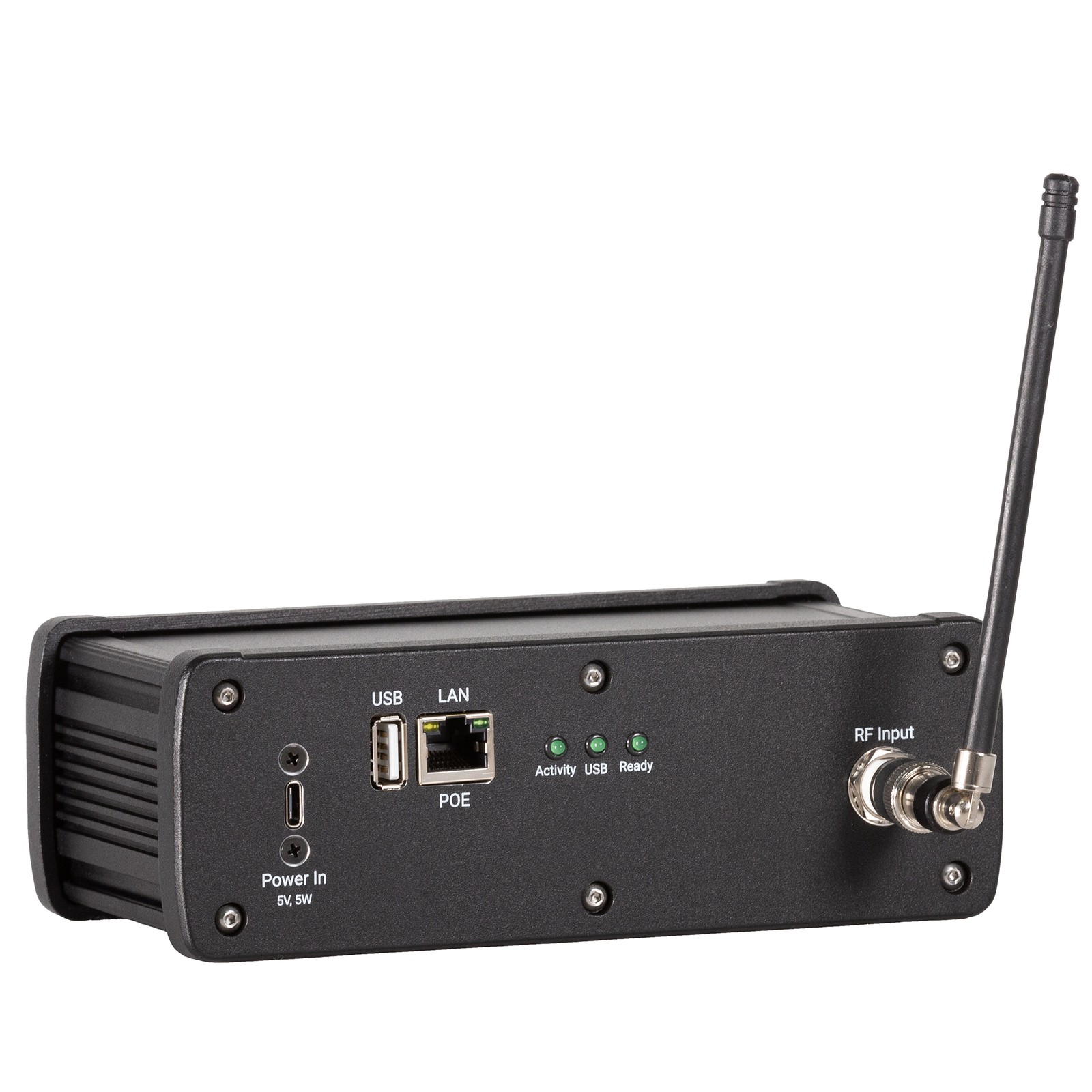

RF Venue Spectrum Recorder

RF Spectrum-Recorder für drahtlose Audiogeräte im UHF-Band

ermöglicht detaillierte Überwachung von drahtlosen Mikrofon- und In-Ear-Monitor-Systemen
Frequenzbereich: 400 - 700 MHz
Auflösung Bandbreite: 25 kHz
Impedanz: 50 Ohm
Dynamikbereich: -130 bis + 10 dBm
Speicheroption der erfassten Daten als CSV-Dateien
Abruf von CSV-Dateien über USB-Laufwerk oder lokales Netzwerk möglich
Anschluss: USB Typ C
Stromversorgung über USB C oder PoE
Abmessungen (B x H x T): 178 x 61 x 87 mm
Gewicht: 670 g

30 Tage Money-Back-Garantie

3 Jahre Thomann Garantie

Erhältlich seit August 2024

Artikelnummer 596357

Verkaufseinheit 1 Stück

Kabeltester Nein

Pegelmesser Nein

Lautsprecher Tester Nein

Software Nein

Typ Spectrum Recorder

799 CHF

Versandkostenfrei und inkl. MwSt.

Verkaufsrang

in Audiotools

Probleme im Voraus erkennen

Beim RF Venue Spectrum Recorder handelt es sich um einen Analyzer mit Aufnahmefunktion für das RF-Band zwischen 400 und 700MHz, in dem die Funksignale für Wireless-Mikrofone und In-Ear-Monitoring Systeme übertragen werden. Mit Hilfe des RF Venue Spectrum Recorders ist es möglich, die Radiofrequenzen im Bereich zwischen 400 und 700MHz über einen längeren Zeitraum aufzuzeichnen und diese Aufzeichnung als CSV-File zur Analyse an einem Rechner zu exportieren. Eventuell am Veranstaltungsort auftretende Probleme, wie Interferenzen durch Mobilfunk, TV- oder Radiosignale, werden in den Daten des RF Venue Spectrum Recorder sichtbar und helfen bei der Planung der Funkanlage und der Aufstellung der Antennen. Mit Hilfe dieser Daten und dem Wireless System Builder auf der RF Venue Homepage kann dann ein Setup zusammengestellt und mit dem Wireless Performance Calculator weiter verfeinert werden.

Ich sehe was, was du nicht hörst

In Idealfall schickt man ein, zwei Tage vor der geplanten Veranstaltung einen Mitarbeiter mit dem RF Venue Spectrum Recorder an den Veranstaltungsort. Dort wird der Recorder aufgestellt, über die USB-C Verbindung mit Strom versorgt und die im Lieferumfang enthaltene UHF-Wideband-Antenne oder ein vorhandenes Antennensystem an den RF Input angeschlossen. Die drei Status LEDs geben Auskunft über den Gerätestatus: Activity LED blinkt einmal pro Sekunde, sobald der Recorder arbeitet, USB LED blinkt während Daten auf ein USB Medium übertragen werden, Ready LED leuchtet dauerhaft sobald ein oder mehrere Datensätze für den Export bereit stehen. Nachdem der RF Venue Spectrum Recorder etwa 10 bis 15 Minuten aufgezeichnet hat, leuchtet die Ready LED und die Daten können via USB oder LAN-Verbindung exportiert und am Rechner auf potentielle Störquellen hin untersucht werden.

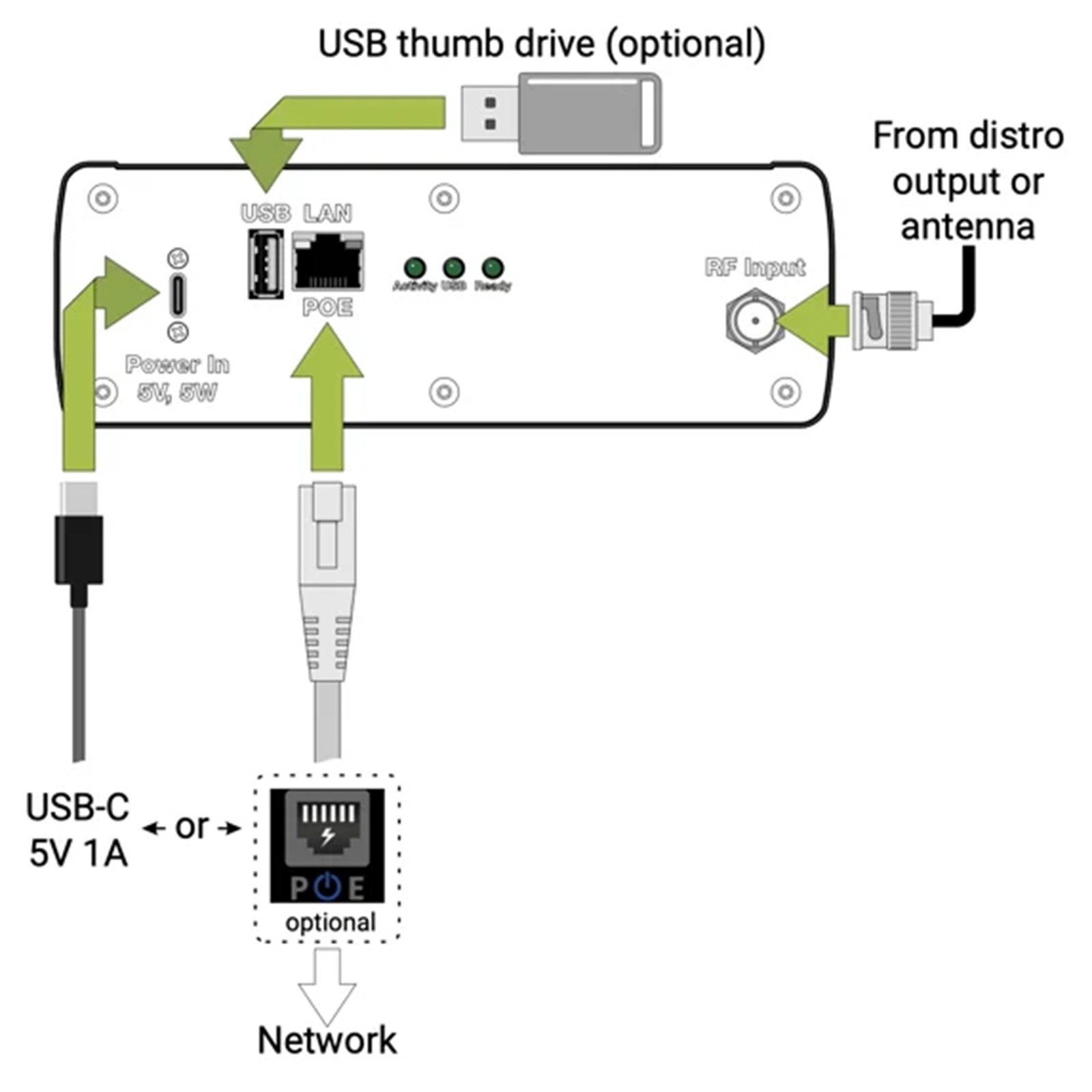

RF Venue Spectrum Recorder, USB-Anschluss

Retter in der Not

Alle die mit Wireless-Mikrofon und In-Ear-Monitoring-Systemen arbeiten, möchten zu jeder Zeit saubere Signale ohne Drop Outs und Interferenzen. Der RF Venue Spectrum Recorder ist in jeder Situation ein hilfreiches Werkzeug, in vielen sogar Retter in Not, da er im Voraus unsichtbare Probleme messbar und grafisch sichtbar macht. Ist das Problem am jeweiligen Veranstaltungsort erkannt, lässt sich mit Hilfe des RF Venue Wireless System Builders, der kostenlos auf der RF Venue Homepage bereitsteht, eine Lösung zusammen stellen. Und dafür muss man noch nicht einmal vor Ort sein, da der RF Venue System Builder auf eine Datenbank mit Analyse-Files von Veranstaltungsorten aus aller Welt mit Schwerpunkt USA zurückgreifen kann, die stetig wächst. Liegt bereits eine Datei vor, trägt man vorhandenes Equipment ein und der RF Venue System Builder erstellt automatisch eine Liste der benötigten Devices.

Über RF Venue

Der US-amerikanische Hersteller RF Venue bietet unter dem Motto „Zuverlässige Funkübertragung in jeder Umgebung“ (alternativ in Englisch „Confident Wireless in any Environment“) seit 2009 Produkte für die professionelle Übertragung von Wireless-Mikrofon- und In-Ear-Monitoring-Systemen an. RF Venue entwickelte ein eigenes Konzept für Funkantennen, um die Qualität bei der Funkübertragung von Audio zu verbessern und Drop Outs und Interferenzen zu eliminieren. Die einfache Anwendung der RF-Venue-Produkte ermöglicht Einsteigern ein sicheres Arbeiten mit Wireless-Mikrofon-/ In-Ear-Monitoring-Systemen verschiedener Hersteller und bietet erfahrenen Technikern professionelle Möglichkeiten. Das Portfolio von RF Venue enthält neben RF-Antennen alle Elemente einer Funkübertragungsstrecke, etwa Combiner- und Distributer- Module, Filter und Spectrum Tools.

Unverzichtbares Tour-Werkzeug

Wenn eine Tour ansteht oder eine Messehalle oder Musicalbühne mit einer drahtlosen Mikrofon- und In-Ear-Monitoring Anlage ausgestattet werden soll, ist es weise, bereits vorher die Funklandlandschaft des entsprechenden Ortes mit Hilfe des RF Venue Spectrum Recorders auf potentielle Störquellen hin zu untersuchen. Da die Bedienung des RF Venue Spectrum Recorder relativ einfach von der Hand geht, kann man ihn im Vorfeld einer Tour per Paketversand an die entsprechenden Veranstaltungsorte schicken, dort vom Haustechniker eine Analyse erstellen und per Mail zusenden lassen. Mit etwas Glück ist die Location sogar schon in der Datenbank enthalten. Im Zusammenspiel mit den Funktionen des Wireless System Builders ist der RF Venue Spectrum Recorder ein mächtiges und unverzichtbares Werkzeug für die Planung und den Betrieb einer störungsfrei arbeitenden, drahtlosen Mikrofon- und In-Ear-Monitoring Anlage.
