Stairville DMX-Master I

Zunächst einmal möchte ich die in vielen Bewertungen und Beschreibungen vorkommende Aussage revidieren, dass mit dem Controller nur 12 Geräte mit 16 Kanälen angesprochen werden können.
Je nach Adressierung und Modi der DMX Effekte können dies viel mehr sein. Die Unterteilung in 12 Geräte dient wohl eher der Vereinfachung. Ich betreibe beispielsweise zwei ADJ Megapixel LED BARS im vollwertigen 28 Kanal Modus, der mir volle Freiheit über alle Muster gibt. Die erste Bar liegt auf den Schaltern 1 und 2 (also Kanal 1 - 32, hier verschenke ich allerdings die ungenutzten Kanäle 29 - 32) , die zweite Bar auf den Schaltern 3 und 4 (Kanal 33 - 64). Dadurch wird das Programmieren zwar ein wenig komplizierter und unübersichtlicher, aber ich habe mir für die Kanalbelegung eine Exceltabelle erstellt und sehe damit auf einen Blick, welcher Kanal für welche Funktion verantwortlich ist. Auf den verbleibenden Kanälen könnte ich beispielsweise 25 (in Worten fünfundzwanzig) LED PAR 64 mit je 5 DMX Kanälen steuern.

Für DMX Neulinge mag sich dies sehr kompliziert anhören, aber es ist einfacher als es sich anhört.
Das Schwierige beim Programmieren ist meist die Funktionen bzw. Adressierung der einzelnen DMX Effekte (z.B. Scanner, Moving head, Par 64 etc.)nachzuvollziehen und nicht diese im DMX Controler zu programmieren.

So hat beispielsweise jeder Kanal zusätzlich einen Wertebereich von 1 - 255 , dem verschiedene Funktionen zugeordnet sind, wobei dadurch erst Funktionen auf einem anderen Kanal freigeschaltet werden. Der Wert ist im Display abzulesen. Beim LED PAR 64 könnte dies z.B. sein : Kanal 1 hat Wert 0-63, dadurch werden Kanal 2, 3 und 4 (Intensität von 1 - 255 für ROT , GRÜN, BLAU) frei geschaltet. Hat Kanal 1 den Wert 192 - 255 wird der Dreifarbwechsler eingeschaltet, dessen Geschwindigkeit mit Kanal 5 geregelt wird. Kanäle 2 - 4 haben dann keine Funktion!

Hat man sich mit den Fähigkeiten seines DMX Effektes auseinandergesetzt, was je nach Manual schwerer oder leichter ist, kann man sich mit der Programmierung im DMX Controler beschäftigen. Dies ist nichts anderes als das feste Abspeichern einer einzelnen Funktion des Effektes in Szenen. Diese werden beim DMX Master in Bänken zu 8 Szenen zusammengefasst. Darüber hinaus gibt es die Möglichkeit 6 Chaser mit bis zu 240 Szenen oder entsprechender Anzahl an kompletten Bänken zu füllen.
Ein Beispiel für das Programmieren einer Szene für den o.g. LED PAR 64:
1. Taste Program drücken (blinkt)
2. Kanal 1 (Regler 1) auf Wert 40 setzen (Wert zw. 1 - 63)
3. Kanal 4 auf Wert 150 setzen (grün leuchtet mittelstark)
4. Taste MIDI/REC drücken
5. Scenestaste 1 drücken (alle LED blinken)
6. Taste Program drücken (Programmierung beendet)
Das wars , erste Szene im Kasten und jederzeit abrufbar. Vor Schritt 6 können natürlich weitere Szenen aufgenommen werden.

Die Szenen , Bänke oder Chaser können dann musikgesteuert oder automatisch abgespielt werden. Für das automatische Abspielen hat der DMX Master zwei zusätzliche Regler, die die Überblendgeschwindigkeit zwischen zwei Szenen sowie die Gesamtgeschwindigkeit des Ablaufs steuern.
Ich möchte noch einmal betonen, dass es wichtig ist, die Kanäle und ihre Unterfunktionen der einzelnen Geräte zu kennen, denn nur dann macht der DMX Master was ihr wollt. Er ist auf jeden Fall nicht verantwortlich, wenn kein vernünftiges Ergebnis herauskommt.
Dazu gehört auch die Vorbereitung der korrekten Addressierung sowie Einstellung der Kanalmodi am Gerät selber. Es gibt nämlich auch Geräte , die mit unterschiedlichen Anzahlen von Kanälen gesteuert werden können. Die ADJ LED BAR ist von Werk aus auf 24 Kanalmodus eingestellt. Dies ermöglicht nur die einzelnen Farben zu dimmen. Will man die Sound to light oder Strobe Funktion nutzen, muss man den 28 Kanal Modus einstellen. Damit belegt die Bar die Kanäle 1 - 28. Hat man nun eine zusätzlich angeschlossene LED PAR 64 auf die Anfangsadresse 24 eingestellt, kollidiert die Steuerung natürlich mit der Bar und es kommt kein vernünftiges Ergebnis mehr heraus. Die Anfangsadresse muss für dieses Gerät dann 29 oder höher sein.

Für den Anfänger bietet es sich an , tatsächlich die Effekte direkt auf die Scannertasten zu legen, aber dann bitte auch nur einen Channelmodus unter 17 Kanälen am Gerät einstellen.
Es muss auch beachtet werden, dass am DMX Master die zweite Hälfte von jeweils 16 Kanälen nur mit Betätigung der Page Select Taste (LED blinkt) angewählt werden kann. Das bedarf teilweise einer gewissen Rechnerei, aber zu diesem Preis kann man keine komfortablere Lösung (z.B. 192 Schieberegler) erwarten. Kanal 27 ist beispielsweise mit Scannertaste 2 , Page Select an und Regler 3 bzw. 11 anzusprechen.
Der Erfahrungsbericht ist recht umfangreich geworden, aber ich habe hier nur die Probleme geschildert, die ich selbst zu Beginn hatte und hoffe damit eventuelle Fehlerquellen oder unsachgemäße Beurteilungen dieses Geräts im Vorfeld auszuschließen.

Für mich ist der Stairville DMX Master für diesen Preis mit 192 Kanälen und diesen Programmierfunktionen unschlagbar.

Bin Gitarrist in einer 6 köpfigen Rock-Coverband und wollte für kleinere Gigs eine eigene Lichtanlage anschaffen. Habe mir die Eurolite LED KLS 801 bestellt und wollte nicht einfach nur den empfohlenen DMX-Controler dafür benutzen, da mir die Ausstattung für meine Zwecke (mit möglichem Ausbau der Lichtanlage mit z.B. Moving Lights) nicht ausreichend erschien - und ob ich nun gut 90? für den (nicht ausreichenden) Controller ausgebe oder "nur" knapp 20? mehr für einen, der etwas mehr kann, erschien mir das dann wesentlich sinnvoller.

Das einzig schwierige für mich war zuerst den richtigen DMX-Kanal an der KLS einzustellen, weil das den Anleitungen nicht zu entnehmen war, welcher denn nun der richtige ist. Lediglich für den empfohlenen "Operator-4 Controler" (oder wie der da doch gleich heißt) gab es die Angabe, die KLS auf Kanal 21 zu stellen. Das ist für den DMX-Master I aber nicht der richtige Kanal, sondern einfach der Kanal Nr 1!

Schwierigkeiten machten mir dann noch Verständnisprobleme: Ich dachte, ich könnte jeder der 4 Leuchten eine eigene "Scanner-Taste" zuweisen. Die KLS hat aber insgesamt nur eine DMX Adresse und nicht vier einzelne - d.h., ich muss mich zwingend an die von der KLS 801 vorgegebenen DMX- Kanäle halten. Hier werden 15 DMX Kanäle zum Ändern der drei Farben jeder einzelnen Leuchte benötigt, ein Masterdimmer, ein Strobo-Effekt, etc .... (das wiederum ist der Anleitung zu entnehmen). Diese sind bei mir nun alle unveränderbar auf "Scanner 1" und den darin steuerbaren 16 Kanälen enthalten, der letzte ist bei mir mit der KLS also unbenutzt. Man muss sich also schon merken, dass man, um die Leuchte Nr. 3 rot leuchten zu lassen, den Kanal (ist jetzt geschätzt) 11 hochziehen muss.

Der Controler ansich ist sehr übersichtlich und die Bedienung fast selbterklärend! Es gibt auch einige Videos, in denen die generelle Bedienung eines DMX-Controlers gut erklärt wird (hat mir persönlich für die Bedienung sehr viel geholfen!). Lediglich das Einstellen des bereits erwähnten Kanals zu Anfang und dann doch noch das generelle Verständnisproblem zur Regelung haben mich ca. 2h Zeit gekostet, bervor ich das geschnallt hatte...

Die Soundsteuerung klappt gut, die Szenen sind einfach zu bedienen - für mich als Neuling absolut tauglich!
Bin gespannt, wie gut die vermutlich bald nachgerüsteten Moving Lights / Scanner zu steuern sind.
-----------------
Nachtrag:
Der Controller ist nun fast 3 Jahre im Einsatz. Gesteuert werden 4 Washer, die KLS 1001 und 2 weitere Scheinwerfer. Bei Gigs stellen wir alles an, so dass die einprogrammierten Szenen nach und nach durchlaufen. Mit der "Override"-Taste ist es möglich, entgegen einiger Bewertungen, die automatisch ablaufenden einprogrammierten Chases partiell zu ändern, z.B. den Masterdimmer einer LED, sofern diese denn überhaupt einen DMX-Befehl dafür besitzt. Also ich bin rundum zufrieden mit diesem Controller!

Der DMX-Master I ist ein Pult mit durchaus gutem Preis-Leistungs-Verhältnis. Die Bedienung gestaltet sich manchmal etwas umständlich, da für jeweils 16 Kanäle nur 8 Kanalzüge zur Verfügung stehen, die sich per Shift-Taster zwischen den ersten und den zweiten 8 umschalten lassen. Trotzdem ist das Pult recht innovativ aufgebaut und wenn man sich in die Materie eingearbeitet hat, sind Programme, Szenen und Chases flott programmiert.

Ich hatte mir allerdings vor dem Kauf die Bedienungsanleitung angesehen und dort ein Feature vorgebunden, welches ich sehr sinnvoll fand, und zwar die Umschaltung, bzw. Fernsteuerung per MIDI. Dies funktioniert leider nicht exakt wie beschrieben. Möglich ist es, einzelne Szenen (Zustände) per MIDI aufzurufen. NICHT möglich ist jedoch der Aufruf der 8 verschiedenen Chases per MIDI (und genau das war in der Bedienungsanleitung beschrieben). Eine Anfrage bei Thomann ergab nur die Bestätigung :"... stimmt - das geht ja gar nicht." - vielleicht ist das Manual ja mittlerweile angepasst.
Für mich war das kein Rückgabegrund, da ich ansonsten mit dem Gerät voll zufrieden bin und dieses Feature nicht benötige.

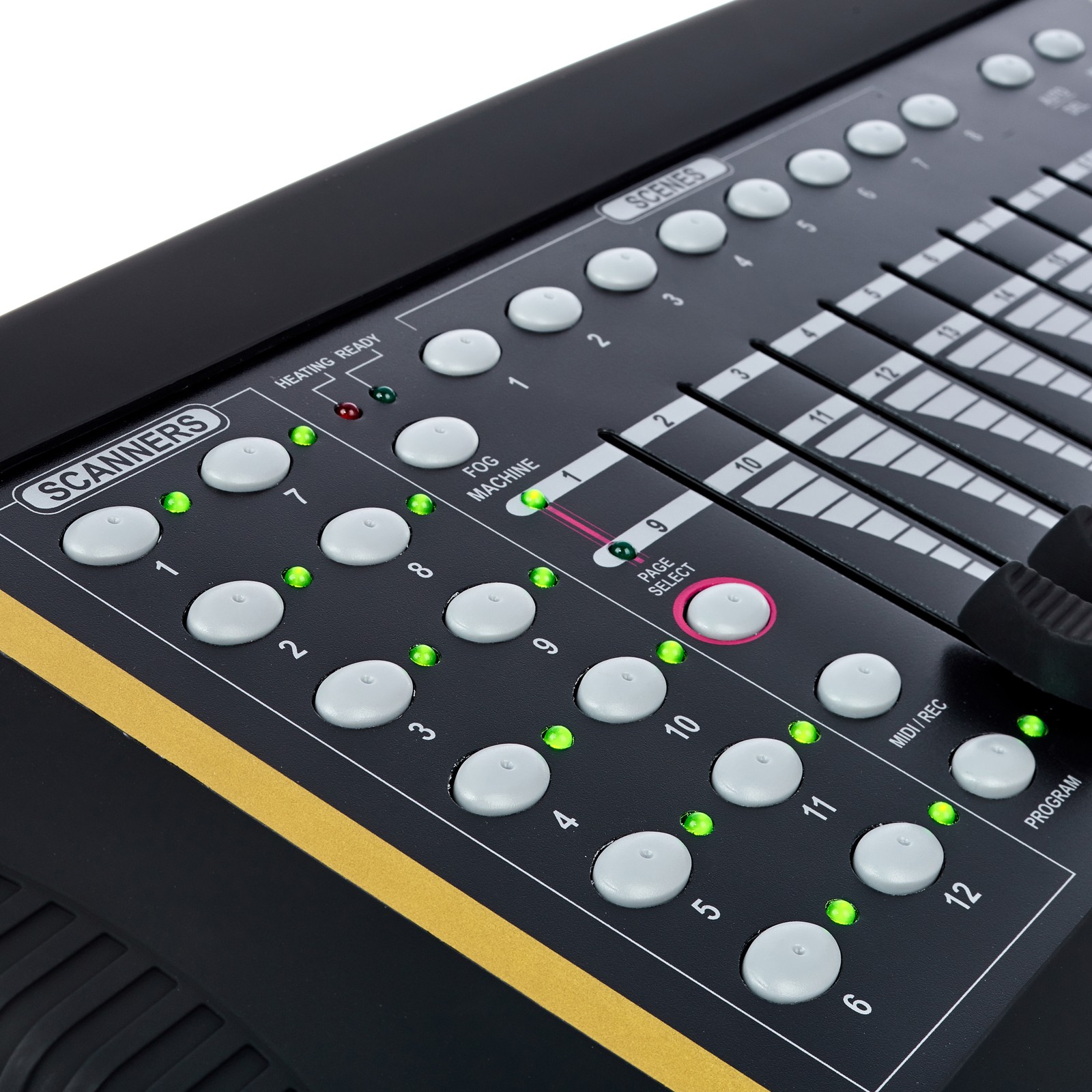

Ansonsten bietet dieses Pult reichlich Luft, um sich in das Thema "DMX" einzuarbeiten. Auch ist man nicht auf 12 angeschlossene Geräte beschränkt. Mit den 12 Tasten, die sich "Scanners" nennen, schaltet man die Kanalregler lediglich auf verschiedene DMX-Kanäle.
D.h.:
Scannertaste 1
Kanalzug 1 = DMX-Kanal 1
...
Kanalzug 8 = DMX-Kanal 8

Scannertaste 1 + Shift
Kanalzug 1 = DMX-Kanal 9
...
Kanalzug 8 = DMX-Kanal 16

Scannertaste 2
Kanalzug 1 = DMX-Kanal 17
...
Kanalzug 8 = DMX-Kanal 24

Scannertaste 2 + Shift
Kanalzug 1 = DMX-Kanal 25
...
Kanalzug 8 = DMX-Kanal 32

D.h. - wenn man 4 Geräte verwendet, die jeweils nur 4 Kanäle nutzen, so ließen sich diese theoretisch alle über eine einzelne Scannertaste ansteuern (also im Falle von Taste 1: über die Kanäle 1-16) - ungeachtet der Frage, ob dies nun sinnvoll ist, oder nicht.

Ich bin mit dem Gerät zufrieden. Muss auch dazu sagen, dass ich keinen direkten Vergleich habe, da ich absoluter Neueinsteiger bin auf dem Gebiet DMX und Licht. Nachdem ich mich aber innerhalb 2 Tagen in die Materie eingearbeitet hatte und das Mischpult in Verbindung mit zwei Moving Heads und 2x 4 LED PARs betrieben habe, würde ich sagen, scheint es unkompliziert in der Funktion zu sein. Allerdings hätte ich mir gewünscht, dass man die Szenen in Gruppen anlegen kann, um direkt die Einstellungen strukturierter zu speichern für die Zukunft. Mein Plan war ins Besondere beim bewegten Licht, die Position unabhängig von dem Leuchteffekt zu speichern z.B. Position oben unten links rechts, Farbe: alle Scheinwerfer rot blau grün, Effekt: Strobo schnell, langsam, Gobos ... und diese zu kombinieren später, wenn ich meine Chases belege für die einzelnen Songs, oder zumindest eine Chase für schnelle Songs, eine für langsame etc, da ich das Mischpult sowieso für Live Musik benutze und man in der Regel (würde ich behaupten) das Licht dann auch manuell steuert, zumindest das Ausblitzen im Takt der Akzente der Rockmusik. Die Bewegungen der Beamer kann man dann passend abrufen aus den Szenen. Bei DJ Mucke, wenn man die Szenen komplett passend ablaufen will, ist man sicherlich mit einem Interface für PC besser bedient. Diese Belegung geht also leider nicht in der Preisklasse bei dem Pult, man muss jende Szene in Kombination der Effekte als einen Effekt bzw Szene speichern und für alle Farben und Strobo nochmal extra. Was ich nur etwas Schade finde, wenn ich die Szene anwähle, damit die MHs sich bewegen und ich die LEDs PAR manuell steuere über die Fader, geht alles wunderbar, aber sobald ich die nächste Szene anwähle für die MHs, werden die Adressen und aktueller Effekt der PARs resetet, sodass ich erst mal wieder alle notwendigen Fade bewegen muss, damit die LEDs PAR wissen, dass sie weiter laufen sollen. Entweder mache ich noch was falsch oder man sollte hier, besser zwei Mischpulte verwenden. Vielleicht liegt es aber auch daran, dass ich die PARs bereits mit in die Szene der MHs gespeichert habe, für den Fall, wenn ich die PARs nicht manuell betreiben will oder kann, weil ich selbst auf der Bühne stehe?! Toll aber, dass alles auf anhieb funktionierte und stabil lief, wozu mir die freundlichen Thomann Mitarbeiter auch geraten hatte, wenn das Pult live beim Rockkonzert von uns zum Einsatz kommt, lieber alles zu verkabeln ohne Schnick Schnack Wlan oder Interface, USB und Co. Und Tatsache, alles lief reibungslos und synchron, bei allen 4 Bands und nichts ist bis heute abgestürzt oder wurde aus dem Speicher gelöscht. Die Anleitung ist auch klasse und ich hatte auch direkt die Joystick richtig adressiert für PAN und Tilt.
