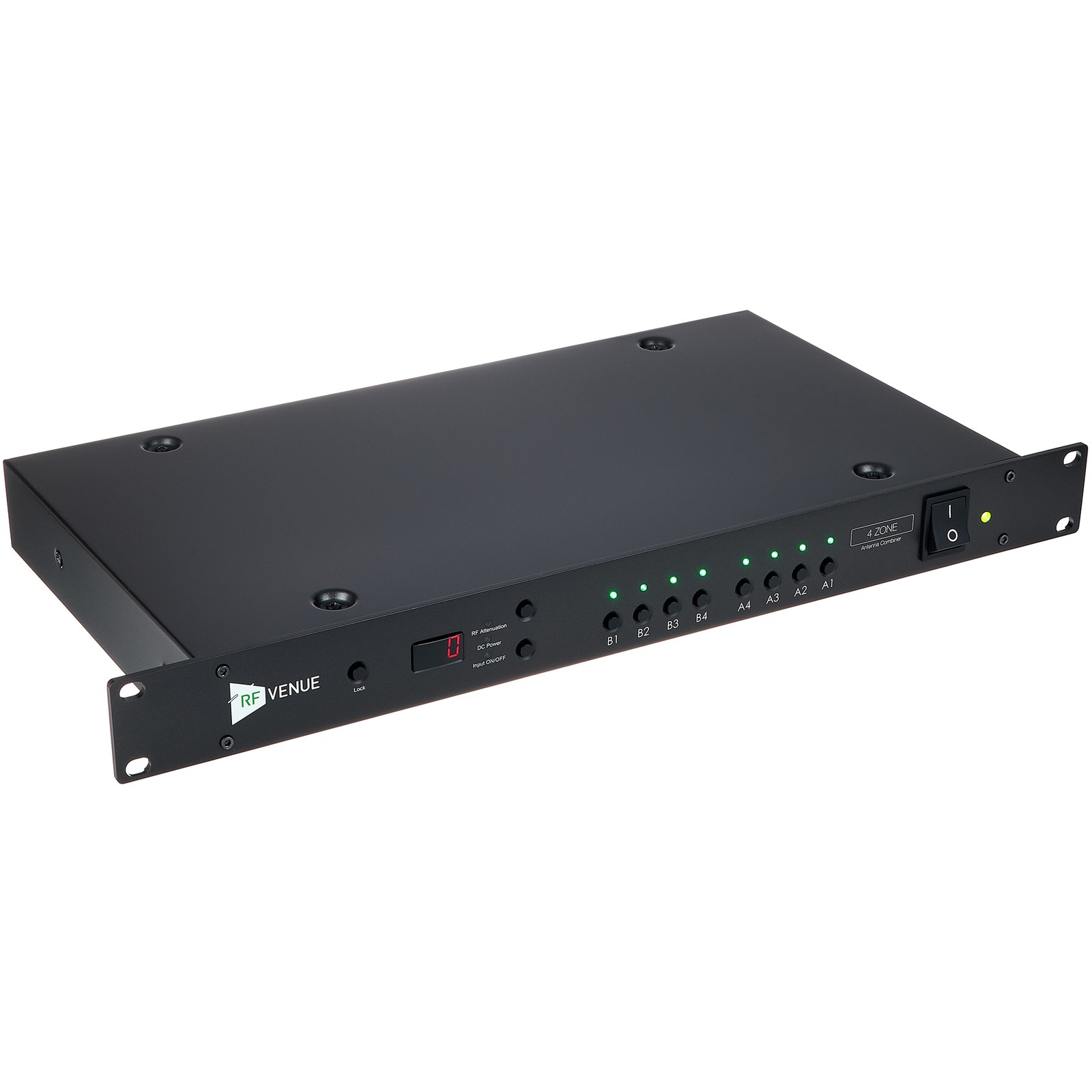

RF Venue 4 Zone Antenna Combiner

360° starten

Antennencombiner

vier einzelne Diversity-Antennen-Paare
Frequenzbereich: 470-960 MHz
Systemverstärkung: 3dB (+/-3dB)
Input/Output Impedanz: 50 Ohm
Eingänge: 8x BNC In
Ausgänge: 2x BNC Out
Abmessungen (B x H x T): 480 x 45 x 260 mm
Format: 19" / 1HE
Gewicht: 2,3 kg

30 Tage Money-Back-Garantie

3 Jahre Thomann Garantie

Erhältlich seit November 2021

Artikelnummer 532172

Verkaufseinheit 1 Stück

Gerätart Combiner

Gerätetyp aktiv

Frequenzbereich 470 MHz – 960 MHz

Breite 480 mm

Höhe 45 mm

Tiefe 260 mm

Gewicht 2,3 kg

959 CHF

Versandkostenfrei und inkl. MwSt.

Verkaufsrang

in Splitter und Combiner

Komplexe Projekte einfach umsetzen

Selbst komplexe Projekte mit einer Vielzahl an drahtlosen Mikrofon- und In-Ear-Monitoring-Systemen unterschiedlicher Hersteller und mehreren Antennen-Zonen, lassen sich mit Hilfe des RF Venue 4 Zone Antenna Combiners in einer einfach überschaubaren Einheit zusammenführen. So lassen sich etwa bei einer großen Veranstaltung mit angeschlossenen Hallen oder Außenbereichen, sämtliche Sende- und Empfangszonen in nur einer Einheit zusammenfassen. Dazu stehen auf der Rückseite zwei mal vier BNC-Anschlüsse für das Ausgangsantennenpaar A und B bereit. Die maximale Systemverstärkung der Antennensignale durch den Antennen-Combiner wird von Hersteller RF Venue mit einem Pegel von +/- 3dB angegeben. Der RF Venue 4 Zone Antenna Combiner erhöht die Zuverlässigkeit komplexer Funkstrecken durch das Zusammenführen von bis zu vier einzelnen Diversity-Antennen auf einfache Art und Weise.

Alles in einer Einheit

Mit dem RF Venue 4 Zone Antenna Combiner können die Signale von bis zu vier RF Venue Diversity Fin Antennas oder RF Venue Distro4 und Distro9HDR Antenna Distributors zu einem fertigen Signal zusammengeführt werden. Die einzelnen Antennen-Eingänge lassen sich über Taster an- oder ausschalten. Er stellt eine quasi schlüsselfertige Lösung für den Einsatz von drahtlos Mikrofon- und In-Ear-Monitoring-System fast aller Hersteller in mehreren Empfangs- und Sendezonen dar. Darüber hinaus ist der RF Venue 4 Zone Antenna Combiner mit den D-ARC-, CP-ARC- und RF-Spotlight-Antennen von RF Venue kompatibel und kann seine Signale mit Hilfe des RF Venue OPTIX2-S3 auch über weitere Strecken verlustfrei via Glasfaserkabel übertragen. Damit eignet sich der RF Venue 4 Zone Antenna Combiner auch für den Einsatz bei Open-Air-Veranstaltungen, bei denen ein großer Bereich mit Funksignalen abgedeckt werden muss.

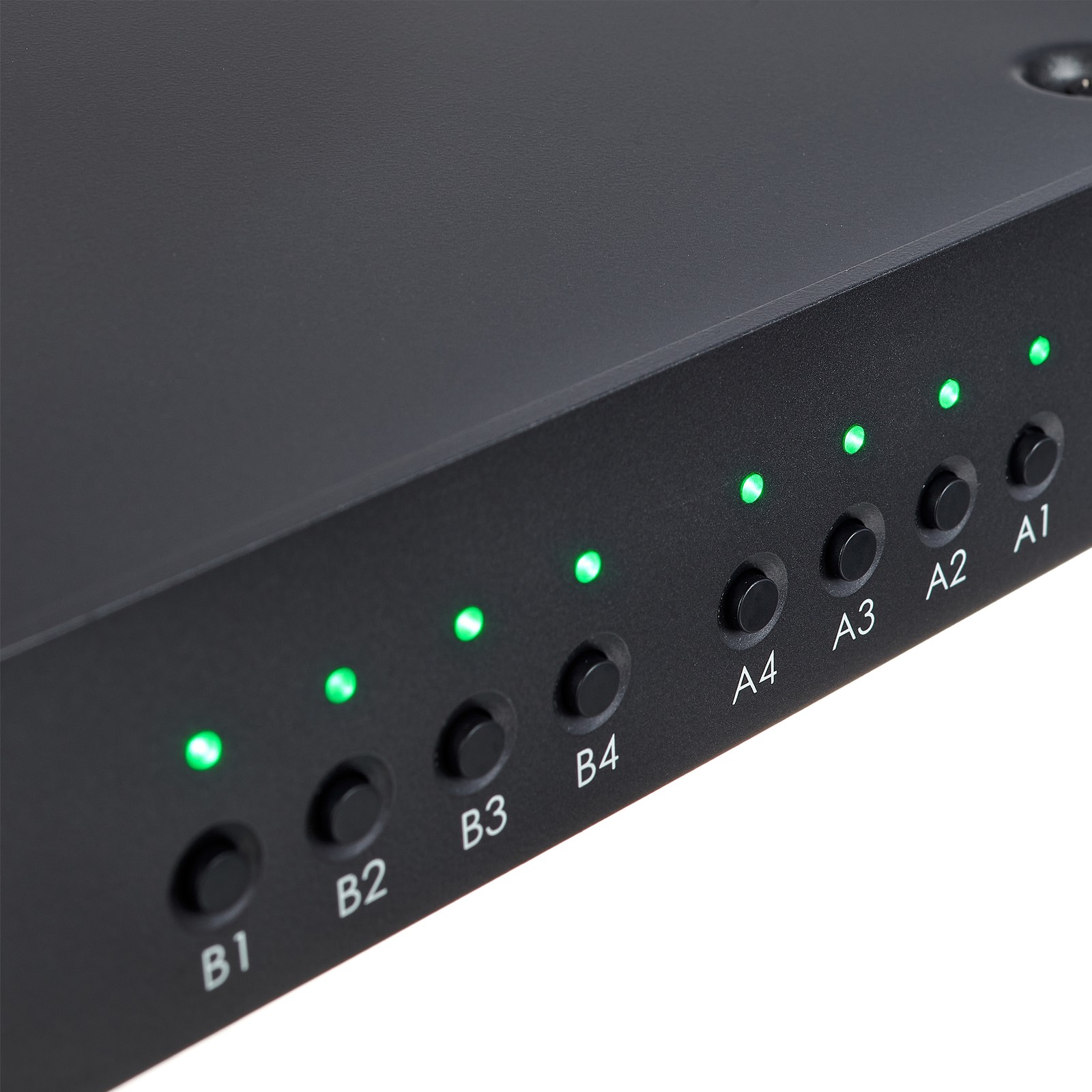

RF Venue 4 Zone Antenna Combiner, Detail

PA-Verleih und Veranstaltungstechnik

Die Fähigkeit, vier einzelne Diversity-Antennenpaare in einer 19“-Rack-Einheit auf einfache Art und Weise zusammenzufassen, qualifizieren den RF Venue 4 Zone Antenna Combiner in erster Linie für den Einsatz bei größeren Veranstaltungen, wie etwa Open-Air-Konzerten, TV-Übertragungen aus der Halle mit angeschlossenen Außenbereichen oder Kundgebungen in Innenstädten. Besonders bei der Abdeckung weiter Flächen profitiert man als Anwender von der Möglichkeit, Signale mit Hilfe des RF Venue OPTIX2-S3 auch über weitere Strecken verlustfrei über Glasfaserkabel übertragen zu können. Da die einzelnen Antennenpaare direkt am RF Venue 4 Zone Antenna Combiner an und ausgeschaltet werden können, hat man jederzeit Kontrolle über die vier Zonen.

Über RF Venue

Der US-amerikanische Hersteller RF Venue bietet unter dem Motto „Zuverlässige Funkübertragung in jeder Umgebung“ (alternativ in Englisch „Confident Wireless in any Environment“) seit 2009 Produkte für die professionelle Übertragung von Wireless-Mikrofon- und In-Ear-Monitoring-Systemen an. RF Venue entwickelte ein eigenes Konzept für Funkantennen, um die Qualität bei der Funkübertragung von Audio zu verbessern und Drop Outs und Interferenzen zu eliminieren. Die einfache Anwendung der RF-Venue-Produkte ermöglicht Einsteigern ein sicheres Arbeiten mit Wireless-Mikrofon-/ In-Ear-Monitoring-Systemen verschiedener Hersteller und bietet erfahrenen Technikern professionelle Möglichkeiten. Das Portfolio von RF Venue enthält neben RF-Antennen alle Elemente einer Funkübertragungsstrecke, etwa Combiner- und Distributer- Module, Filter und Spectrum Tools.

TV-Übertragung, Messe, Musical

Das Zusammenfassen mehrerer Antennensignale oder Zonen ergibt bei einer Vielzahl von Veranstaltungen Sinn. Etwa bei einer TV-Übertragung mit angeschlossenen Außenbereichen oder bei einer größeren Kundgebung in einer Innenstadt, bei der die Signale der Funkmikrofone von verschiedenen Plätzen an einem FOH-Platz zusammengeführt werden sollen. Aber auch bei Musicals mit zwei oder mehr Bühnenaufbauten kann das Kombinieren mehrerer Antennen-Signale durchaus sinnvoll sein. Ebenso ist ein Multi-Zonen-Einsatz in Messehallen oder bei Großveranstaltungen, bei denen ein weiter Bereich des Publikums mit Mikrofonsignalen abgedeckt werden muss, etwa bei Vereins- oder Aktionärsversammlungen, denkbar. Der RF Venue 4 Zone Antenna Combiner funktioniert selbstverständlich mit den Antennen von RF Venue, wie etwa der Diversity Fin Antenna, kann aber an mit Antennen anderer Hersteller angeschlossen werden.
