Palmer BRIDGE 4A+

360° starten

Aktive 4-Kanal DI-Box/Line-Isolation-Box im 19"-Rackformat

für den Anschluss von Geräten mit unsymmetrischen oder symmetrischen Ausgängen an Beschallungsanlagen
beseitigt Brummschleifen dank galvanischer Trennung per Übertrager
Eingänge mit XLR- oder Klinken-Stecker belegbar dank Kombibuchse
zwei symmetrische XLR-Ausgänge pro Kanal
Audio-Over-Cat-Ausgang (AES72 Typ 5e) zum Abgriff aller Signale über ein einziges Cat-Kabel
Ground-Lift-Schalter pro Ausgang
Ausgänge: RJ45, XLR
Frequenzbereich: 20 - 20.000 Hz
Stromversorgung: 9 - 18 V DC, Minuspol innen
Gehäuse: 19", 1HE
Gehäusematerial: Stahlblech
Abmessungen (B x T x H): 482 x 90 x 44 mm
Gewicht: 2,1 kg
inkl. Netzteil
hergestellt in Deutschland

30 Tage Money-Back-Garantie

3 Jahre Thomann Garantie

Erhältlich seit August 2024

Artikelnummer 599326

Verkaufseinheit 1 Stück

Mehrkanalig Ja

Kanäle 4

Aktiv / Passiv Aktiv

19" Ja

Schaltbarer Pad Ja

Schaltbarer Gnd/Lift Ja

Batteriespeisung Nein

Speaker Simulation Nein

479 CHF

Versandkostenfrei und inkl. MwSt.

105

Verkaufsrang

in DI/ Symmetrierboxen

DI-Box für direkte Beschallung

Die Palmer BRIDGE 4a-plus ist eine aktive, vierkanalige DI-Box in einem platzsparenden 19"-Format zum direkten Anschluss von Signalen an eine Beschallungsanlage. Hier können Signale symmetriert und Brummschleifen entfernt werden. An der Eingangsbuchse lassen sich 6,3mm-Klinken- und XLR-Kabel anschließen. Für jeden Kanal sind zwei Anschlüsse vorhanden: Einer praxisnah auf der Vorderseite, der andere auf der Rückseite. Für jeden Kanal findet sich ein Ground/Lift-Schalter um Brummschleifen den Kampf anzusagen. Zudem kann der Signalpegel für jeden Kanal um 6dB, 12dB oder 18dB angehoben werden. Weiterhin können alle Signale über einen Netzwerkanschluss abgegriffen werden. Darüber hinaus liefert die Palmer BRIDGE 4a+ einen rauscharmen Klang, der am Ausgang von der Klangcharakteristik her nicht verfälscht wird.

Masse trennen, Signal symmetrieren

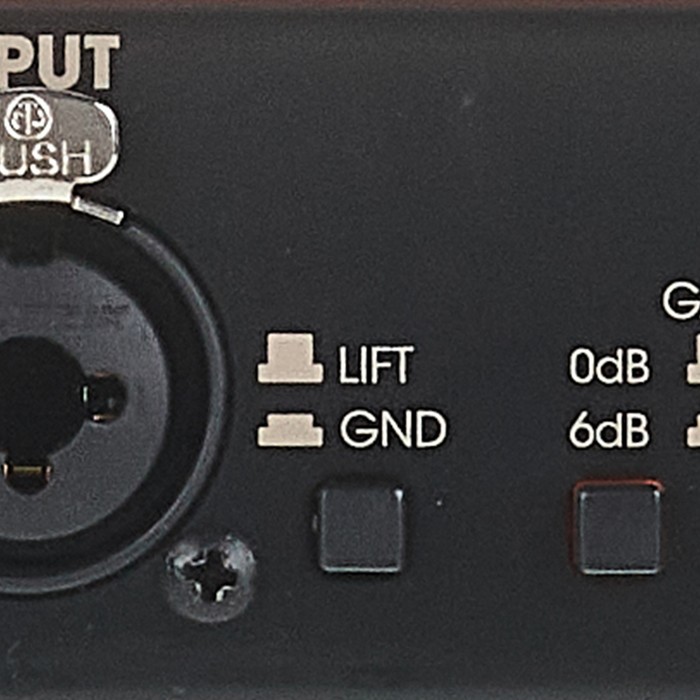

Diese DI-Box verfügt auf der Vorderseite über vier Kanäle mit jeweils einem unsymmetrischen Eingang und einem Ausgang. Ist der Eingangspegel zu niedrig, so lässt sich dieser über zwei Schalter verstärken. Werden beide Schalter gleichzeitig gedrückt, so erfolgt eine Verstärkung von 18dB. Beim Betätigen der Schalter sollten die Signale vorher Stumm geschaltet werden, da spontane Signalverstärkungen Schäden verursachen können. Über die Ground/Lift-Schalter kann die Masseverbindung vom Ein- und Ausgang für jeden Kanal getrennt werden. Auf der Rückseite befindet sich jeweils ein weiterer symmetrischer XLR-Ausgange für jeden Kanal. Ganz rechts ist ein Netzwerkanschluss mit einer verriegelbaren etherCON-Buchse vorhanden, um die Ausgangssignale aller vier Kanäle separat und analog zu übertragen, wobei auch die Masseverbindung aller Ein- und Ausgänge getrennt werden kann.

Signalanpassung bei Live-Shows

Die Palmer BRIDGE 4a+ eignet sich für alle Live-Anwendungen, um Signale eines Gerätes, wie etwa eines Mischpultes, direkt und perfekt angepasst an eine Beschallungsanlage anzuschließen. Hier lässt sich das Signal symmetrieren und gegebenenfalls um bis zu 18dB verstärken. Über eine XLR-Kombibuchse kann hier ein flexibler Signalanschluss auch über ein 6,3mm-Klinkenkabel erfolgen. Zudem können auch Brummschleifen über eine galvanische Trennung mittels eines Übertragers der Vergangenheit angehören. So lassen sich gängige Probleme mit der Palmer BRIDGE 4a+ für erfolgreiche Live-Veranstaltungen lösen. Dank des platzsparenden 19"-Format kann diese DI-Box in jedem Rack ihren Platz finden.

Über Palmer

Palmer ist eine der Marken der Adam Hall GmbH aus dem hessischen Neu-Ansbach, welche 1975 gegründet worden ist. Von einem Hersteller von robusten Flightcases entwickelte sich die Adam Hall GmbH zu einem globalen Hersteller und Vertrieb für Eventtechnik. Neben Studio- und Beschallungstechnik werden auch LED-Beleuchtungssysteme, Moving Lights, Kabel, Schutzbrücken, Stative und Bühnensysteme hergestellt. Die Marke Palmer zeichnet sich durch analoge Schaltungen aus, die mit digitaler Technik verbunden werden. So werden Neuentwicklungen geschaffen, die den höchsten Ansprüchen gerecht werden. Zum Portfolio von Palmer gehören unter anderem DI-Boxen, Line Isolators, Speaker-Simulationen, Controller und Studiomonitore.

Flexible Signalverteilung für Beschallung und Aufnahme

Dank der vier Kanäle können zwei Stereo-Signale verarbeitet werden. Diese können dank zweier Ausgänge pro Kanal an zwei Beschallungsanlagen, welche auf der Vorder- und Rückseite zu finden sind, weitergeleitet werden. Auf der Rückseite gibt es zudem die Möglichkeit, das Ausgangssignal um 20dB mittels eines PAD-Schalters abzusenken. Dies kann hilfreich sein, falls das Eingangssignal übersteuert vorliegt. Mit Strom versorgt wird die DI-Box über ein beiliegendes Netzteil. Der Anschluss für das Netzteil liegt auf der Rückseite links. Bei einer Live-Situation kann das Signal aller vier Kanäle über den Netzwerkanschluss für eine Aufnahme der Live-Show abgenommen werden.

Im Detail erklärt

Gründe für Netzbrummen

Entsteht beim Verkabeln von unterschiedlichem Equipment miteinander ein Brummton, liegt das häufig daran, dass die unterschiedlichen Massepotenziale der Geräte miteinander in Verbindung gebracht werden. Denn der wechselseitige Überhang dieser Potenziale wird dann über Ausgleichströme in den Audioleitungen ausgeglichen. Spätestens wenn ein Lautsprecher oder ein Kopfhörer eingesetzt oder das Audiosignal aufgezeichnet wird, werden diese Ströme dann hörbar. Bekannt ist dieses Netzbrummen auch unter den Namen Masseschleife, Brummschleife oder 50Hz-Brummen. Eine Lösung, die das Problem an der Wurzel packt, sind Hum Remover, die Kabelverbindungen per galvanischer Trennung unterbrechen. Weitere Lösungen, die die Symptome des Problems lindern, sind das Verwenden symmetrischer Audioleitungen oder der Einsatz eines steilflankigen Low-Cut-Filters, das oberhalb einer Eckfrequenz von 50Hz ansetzt.
