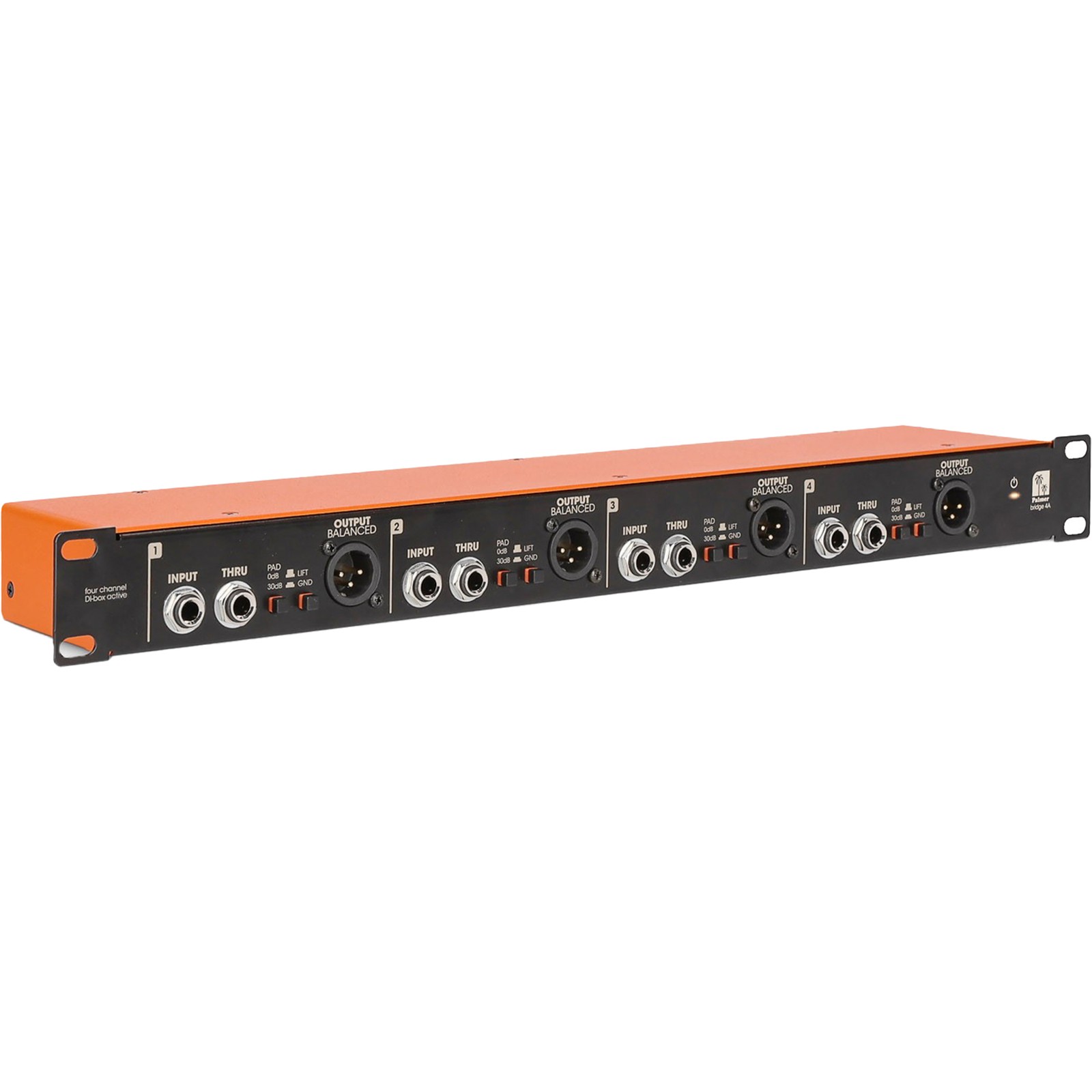

Palmer BRIDGE 4A

Aktive 4-kanalige DI-Box

Symmetrierung und Impedanzanpassung für Gitarre, Bass, Keyboard, Synthesizer
beseitigt Brummschleifen dank galvanischer Trennung per Übertrager
es befinden sich vier unabhängige DI-Boxen in einem 19" Gehäuse
erreicht einen höheren Ausgangspegel als passive DI-Boxen
THRU-Out zur Weiterleitung der Eingangssignale an Verstärker
Audio-Over-Cat-Ausgang (AES72 Typ 5e) zum Abgriff aller Signale über ein einziges Cat-Kabel
rauscharmer Klang der nicht verfälscht wird
verarbeitet auch hohe Eingangspegel ohne Verzerrungen durch ein schaltbares 30dB-Pad
Ground-Lift-Schalter pro Ausgang
RJ45 Ausgang
XLR Ausgang
Frequenzgang: 20 Hz - 20.000 Hz
Gehäusematerial: Stahlblech
Stromversorgung: 9V DC, Minuspol innen
Gewicht: 1,96 kg
1 HE
Abmessungen (BxTxH): 482 x 90 x 44 mm
inkl. Netzteil
hergestellt in Deutschland

30 Tage Money-Back-Garantie

3 Jahre Thomann Garantie

Erhältlich seit August 2024

Artikelnummer 599321

Verkaufseinheit 1 Stück

Mehrkanalig Ja

Kanäle 4

Aktiv / Passiv Aktiv

19" Ja

Schaltbarer Pad Ja

Schaltbarer Gnd/Lift Ja

Batteriespeisung Nein

Speaker Simulation Nein

426 CHF

Versandkostenfrei und inkl. MwSt.

157

Verkaufsrang

in DI/ Symmetrierboxen

DI-Box und Signalsplitter

Die Palmer BRIDGE 4a ist eine aktive, vierkanalige DI-Box in einem platzsparenden 19"-Format. Sie ermöglicht eine Symmetrierung von bis zu vier Signalen, sowie auch eine Anpassung der Impedanz. Auch können Brummschleifen hier effektiv beseitigt werden. Zudem kann das Eingangssignal über einen Thru-Ausgang an einen Verstärker weiter geleitet werden, womit sich das Signal für Gitarristen bestens splitten lässt. Weiterhin können alle Signale über einen Netzwerkanschluss abgegriffen werden. Betrieben wird sie über das beiliegende Netzteil. Bei Tourneen kann sie gemeinsam mit anderer hilfreicher Hardware in einem Rack Platz finden. Darüber hinaus liefert die Palmer BRIDGE 4a einen rauscharmen Klang, der am Ausgang von der Klangcharakteristik her nicht verfälscht wird.

Masse trennen, Signal symmetrieren

Diese DI-Box verfügt auf der Vorderseite über vier Kanäle mit jeweils einem unsymmetrischen Eingang und zwei Ausgängen. Ist der Eingangspegel zu hoch, so lässt sich dieser über einen PAD-Schalter um 30dB für jeden Kanal absenken. Über die Ground/Lift-Schalter kann die Masseverbindung vom Ein- und Ausgang für jeden Kanal getrennt werden. Dies geschieht über eine galvanische Trennung mittels eines hochwertigen Übertragers. Neben einem symmetrischen XLR-Ausgang wird auf der Vorderseite auch ein unsymmetrischer Thru-Ausgang geboten. Auf der Rückseite befindet sich jeweils ein weiterer symmetrischer XLR-Ausgange für jeden Kanal. Ganz rechts ist ein Netzwerkanschluss mit einer verriegelbaren etherCON-Buchse vorhanden, um die Ausgangssignale aller vier Kanäle separat und analog zu übertragen, wobei auch die Masseverbindung aller Ein- und Ausgänge getrennt werden kann.

DI-Box für Bühne und Studio

Mit der Palmer BRIDGE 4a kann jeder Musiker auf Tour seine Signale anpassen. Egal ob eine Brummschleife bei einem Keyboard vorliegt oder ein Gitarrensignal für eine digitale Verstärkung aufbereitet werden soll, diese DI-Box passt in jedes 19"-Rack, denn sie benötigt nur eine Höheneinheit Platz. Dank Impedanz- und Pegelanpassung können hier unsymmetrische Instrumentensignale an Mikrofoneingänge angeschlossen werden. Zudem können Signale an der Palmer BRIDGE 4a auch perfekt abgegriffen werden, um zum Beispiel ein direktes Signal vom Instrument für eine Live-Aufnahme zu erhalten. Auch Tonstudios werden mit der Palmer BRIDGE 4a eine DI-Box finden, mit der sie mehrere Signale für alternative Mischungen abnehmen können. So kann die Aufnahme zweier Signale in einem Take erfolgen. Das spart kostbare Studiozeit.

Über Palmer

Palmer ist eine der Marken der Adam Hall GmbH aus dem hessischen Neu-Ansbach, welche 1975 gegründet worden ist. Von einem Hersteller von robusten Flightcases entwickelte sich die Adam Hall GmbH zu einem globalen Hersteller und Vertrieb für Eventtechnik. Neben Studio- und Beschallungstechnik werden auch LED-Beleuchtungssysteme, Moving Lights, Kabel, Schutzbrücken, Stative und Bühnensysteme hergestellt. Die Marke Palmer zeichnet sich durch analoge Schaltungen aus, die mit digitaler Technik verbunden werden. So werden Neuentwicklungen geschaffen, die den höchsten Ansprüchen gerecht werden. Zum Portfolio von Palmer gehören unter anderem DI-Boxen, Line Isolators, Speaker-Simulationen, Controller und Studiomonitore.

Aufbereitung des Signals für Mischpult und Aufnahme

Über die symmetrischen XLR-Ausgänge der Palmer BRIDGE 4a kann das aufbereitete Signal an ein Mischpult für eine Wiedergabe an ein Publikum oder an ein Audio-Interface für eine Aufnahme gelangen. Hierfür müssen zusätzlich erhältliche XLR-Kabel verwendet werden. So kann ein Gitarrensignal für den besonderen Effekt direkt an ein Mischpult angeschlossen und verhallt werden. Bei einer Aufnahme kann das Signal über den Thru-Ausgang an einen Verstärker geleitet werden, um es dann über ein Mikrofon abzunehmen. Gleichzeitig kann es über den symmetrischen XLR-Ausgang direkt in einer DAW aufgenommen werden, um beim Mischen die passende Verstärkung in einer Amp-Simulation zu finden. Bei einer Live-Situation kann das Signal aller vier Kanäle über den Netzwerkanschluss für eine Aufnahme der Show abgenommen werden.

Im Detail erklärt

Gründe für Netzbrummen

Entsteht beim Verkabeln von unterschiedlichem Equipment miteinander ein Brummton, liegt das häufig daran, dass die unterschiedlichen Massepotenziale der Geräte miteinander in Verbindung gebracht werden. Denn der wechselseitige Überhang dieser Potenziale wird dann über Ausgleichströme in den Audioleitungen ausgeglichen. Spätestens wenn ein Lautsprecher oder ein Kopfhörer eingesetzt oder das Audiosignal aufgezeichnet wird, werden diese Ströme dann hörbar. Bekannt ist dieses Netzbrummen auch unter den Namen Masseschleife, Brummschleife oder 50Hz-Brummen. Eine Lösung, die das Problem an der Wurzel packt, sind Hum Remover, die Kabelverbindungen per galvanischer Trennung unterbrechen. Weitere Lösungen, die die Symptome des Problems lindern, sind das Verwenden symmetrischer Audioleitungen oder der Einsatz eines steilflankigen Low-Cut-Filters, das oberhalb einer Eckfrequenz von 50Hz ansetzt.
